Retrouvez sur cette page toutes les informations utiles au montage de votre citerne et de ses accessoires. N'hésitez pas également à lire notre Foire aux questions pour avoir tous nos conseils concernant l'entretien de votre citerne verte.

Documentations techniques :

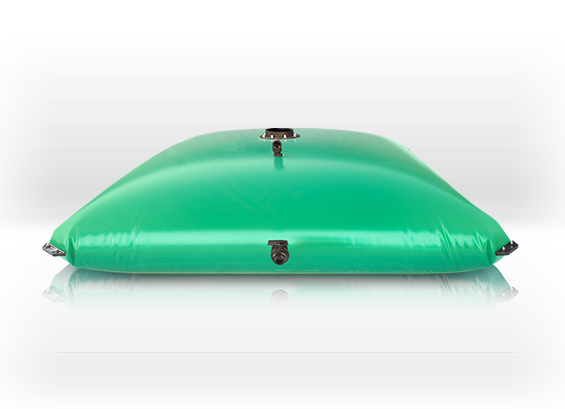

LA CITERNE

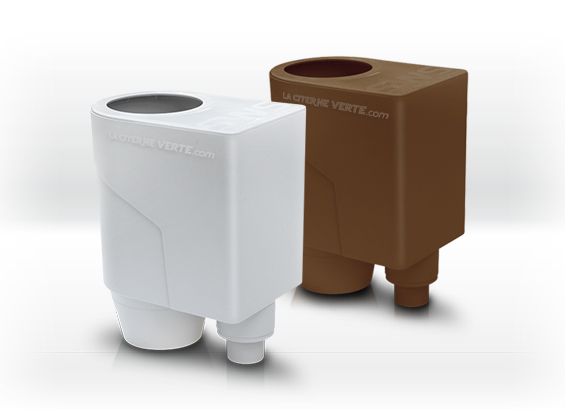

LE COLLECTEUR

Le circuit de l'eau en vide-sanitaire :

Se logeant en toute discrétion sous une terrasse ou en vide-sanitaire, la citerne verte est une solution pratique, écologique et économique pour réutiliser l'eau de pluie et préserver l'eau potable.

Fonctionnement d'une citerne verte

Une fois raccordée à une (ou plusieurs) gouttière, la citerne verte récupère l’eau de pluie jusqu’à remplissage total de la capacité de stockage de votre citerne. Le trop-plein (situé sur le dessus) permet d’évacuer l’eau en surplus. L’eau peut ensuite être récupérée par la vanne, grâce à la gravité si la citerne est surélevée ou au moyen d’une pompe.

Voici le raccordement classique d’une citerne et de ses accessoires :

Légende

Appuyez sur les boutons oranges pour en savoir plus sur chaque accessoire.

Appuyez sur les boutons jaunes pour voir les exemples d'utilisation de l'eau collectée.

Appuyez sur le bouton vert "retour" pour revenir à la page principale.

Préparation du sol : il est impératif que le sol soit préparé de façon à respecter nos préconisations de pose :
  • Un sol parfaitement plat et propre,
  • Un lit de sable fin d’une dizaine de centimètres d’épaisseur (granulométrie 0,2 mm) ou à défaut un géotextile.

Il est nécessaire de préparer un sol plus large et long de 20 cm que la dimension de la citerne. Il s’agit d’une sécurité puisque la citerne ne doit toucher ni murs, ni piliers ou plafonds.

Si la citerne est installée en vide-sanitaire, il convient également de prévoir une hauteur suffisante (hauteur de la citerne remplie à son maximum + lit de sable de 10 cm + sécurité de 5 cm).


Ainsi, pour une citerne de 60 cm de hauteur, il faut prévoir : 60 + 10 + 5 = 75 cm en hauteur minimum.

Raccordement à la citerne souple

Attention : Tout raccordement directement connecté à la citerne doit être souple pour absorber les variations de niveau.

Cas particuliers

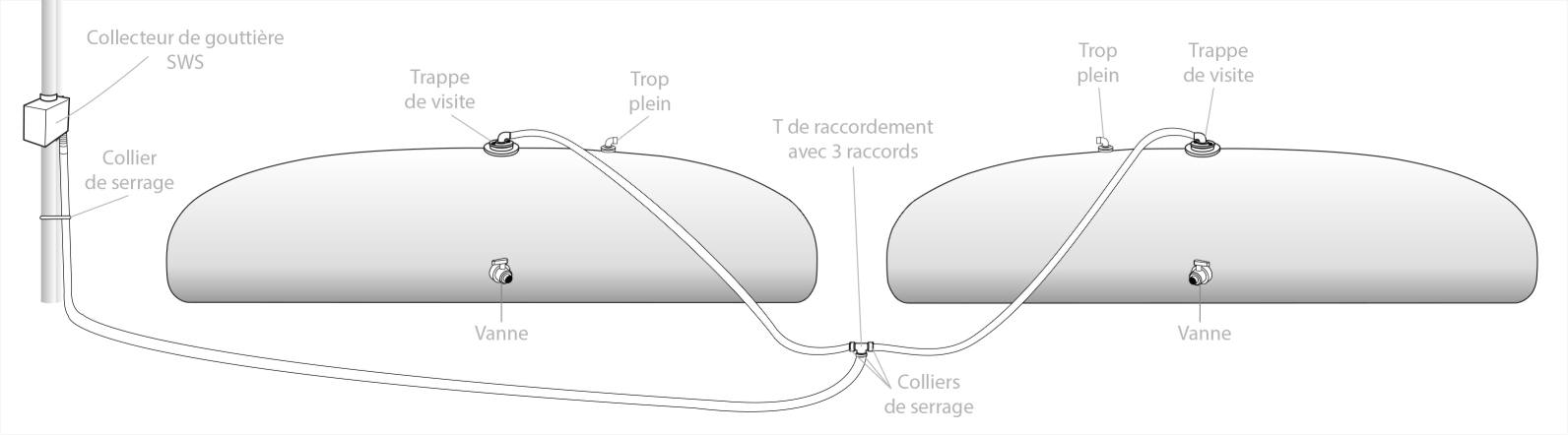

Citerne souple en série


...



En fonction de votre installation et de vos besoins, les 2 citernes peuvent être raccordées à un même collecteur ou bien à 2 collecteurs. Pour réaliser le montage de deux citernes en série à un même collecteur, vous aurez besoin de :


● 2 citernes et leurs accessoires (trappe de visite, trop plein, vanne)
● Un collecteur de gouttière
● Un T de raccordement en 50
● 6 colliers de serrage en 50 (1 pour le collecteur, 3 pour le T, 1 pour la vanne)
● Suffisamment de tuyau en 50 pour relier le collecteur et les citernes entre elles

Raccorder vos deux citernes à un même collecteur vous permet de récupérer l’eau à débit et en quantité similaire dans les deux poches. Il faudra cependant être vigilant de vider les citernes de manière relativement simultanée afin de ne pas perdre de l’eau qui s’évacuerait dans le trop plein d’une citerne remplie alors que l’autre ne l’est pas.



NB : Il peut ainsi être judicieux de raccorder les deux vannes de sortie à un même tuyau (par un T de raccordement et du tuyau en 25, de la même façon que pour relier au collecteur). Ainsi les 2 citernes se rempliront et se videront simultanément. Voir schéma 3.



Attention : Prévoir suffisamment de tuyau pour avoir de la souplesse et que ce dernier ne tire pas sur les connexions du collecteur et de la citerne.

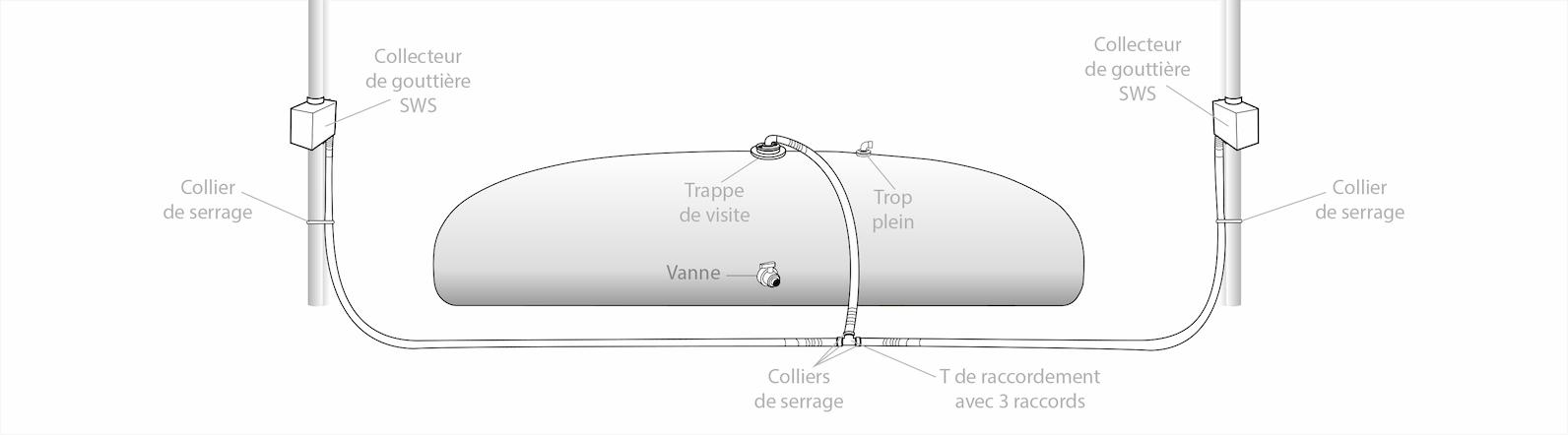

Citerne souple avec deux collecteurs


...



Pour connecter deux collecteurs à votre citerne souple, vous aurez besoin de :


● Une citerne souple et ses accessoires (trappe de visite, trop plein, vanne)
● 2 collecteurs de gouttière
● Un T de raccordement en 50
● 6 colliers de serrage en 50 (1 par collecteur, 3 pour le T, 1 pour la vanne)
● Suffisamment de tuyau en 50 pour relier les collecteurs à la citerne


Grâce au tuyau et au T de raccordement, vous pourrez connecter les 2 collecteurs à la trappe de la citerne souple. Il est important de bien serrer les colliers de serrage aux raccordements afin d’éviter tout risque de fuite.



NB : Réaliser ce branchement avec deux connecteurs l’un au-dessus de l’autre sur une même gouttière est inutile. Vous ne récolterez pas plus d’eau qu’avec un seul collecteur.

Attention : les collecteurs doivent être installés au niveau de la hauteur de la citerne souple remplie. Autrement, vous risquez un sur remplissage ou un siphonnage.

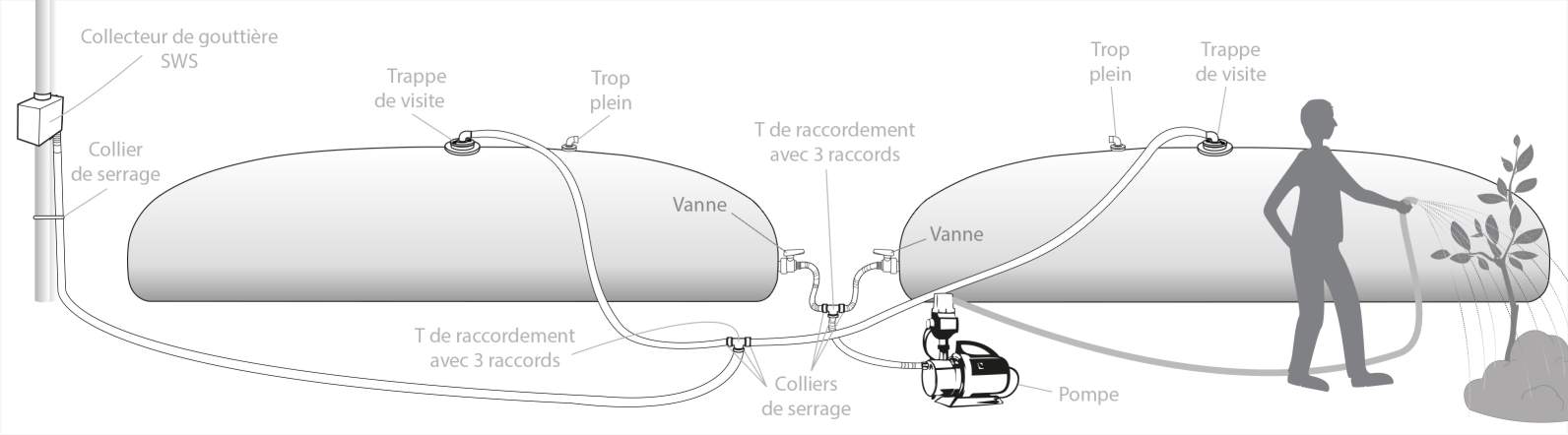

Citerne souple en série sur même pompe


...



Vous possédez deux citernes et souhaitez puiser dans les deux avec un seul tuyau de sortie ? Il est tout à fait possible de connecter le tout à la sortie. Pour cela, vous aurez besoin de réaliser le premier schéma de montage de citernes en série, ainsi que :


● Un T de raccordement en 25
● 6 colliers de serrage en 25 (1 par vanne, 3 pour le T, 1 pour la pompe)
● Du tuyau en 25
● Une pompe


Afin de puiser dans deux citernes par une seule pompe (ou autre accessoire), il suffit de relier les deux citernes entre elle avec du tuyau en 25 et un T de raccordement de même dimension. Enfin, un dernier tuyau entre la descente du T et la pompe suffiront à boucler cette installation.

Attention : Les colliers de serrages doivent être bien serrés autour du T afin de maintenir les tuyaux en place sans risque de fuites.
